Fabriquer un tour à métaux !
Après de longues recherches sur la toile, décision
est prise de fabriquer un tour !
Ayant trouvé
une perçeuse sur colonne "made in china" je me
dis que cela ferait une belle base.
La Tête de la
perceuse servira au tour, ainsi que le moteur...

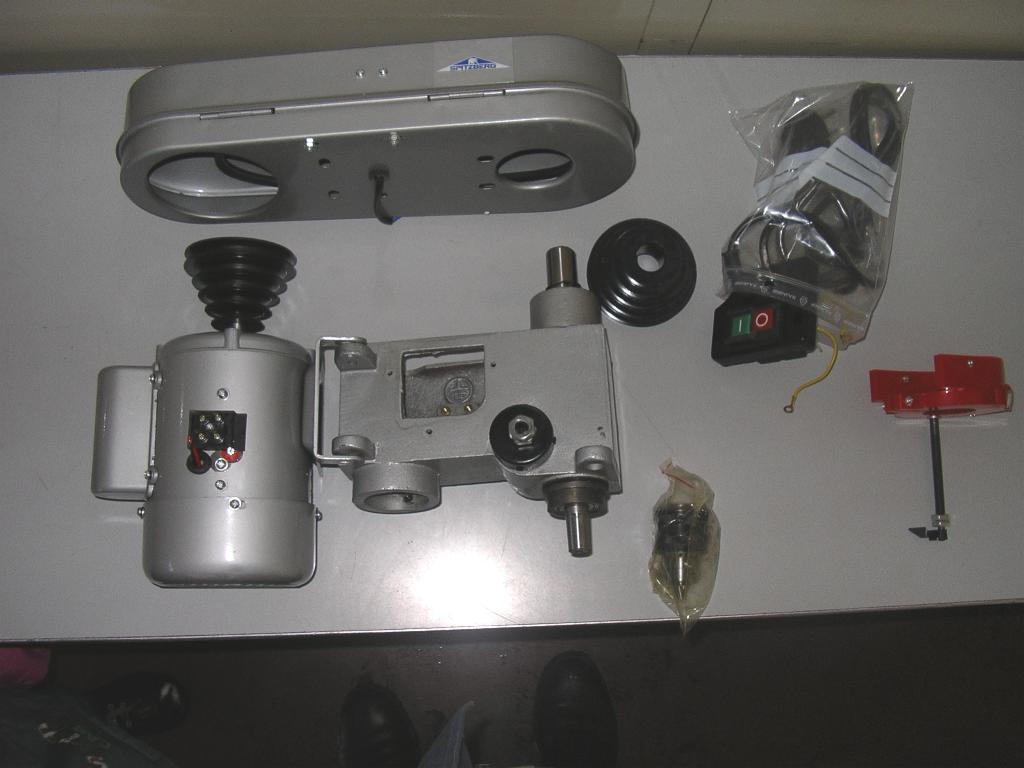

voici les pièces récupérées sur la
perceuse !

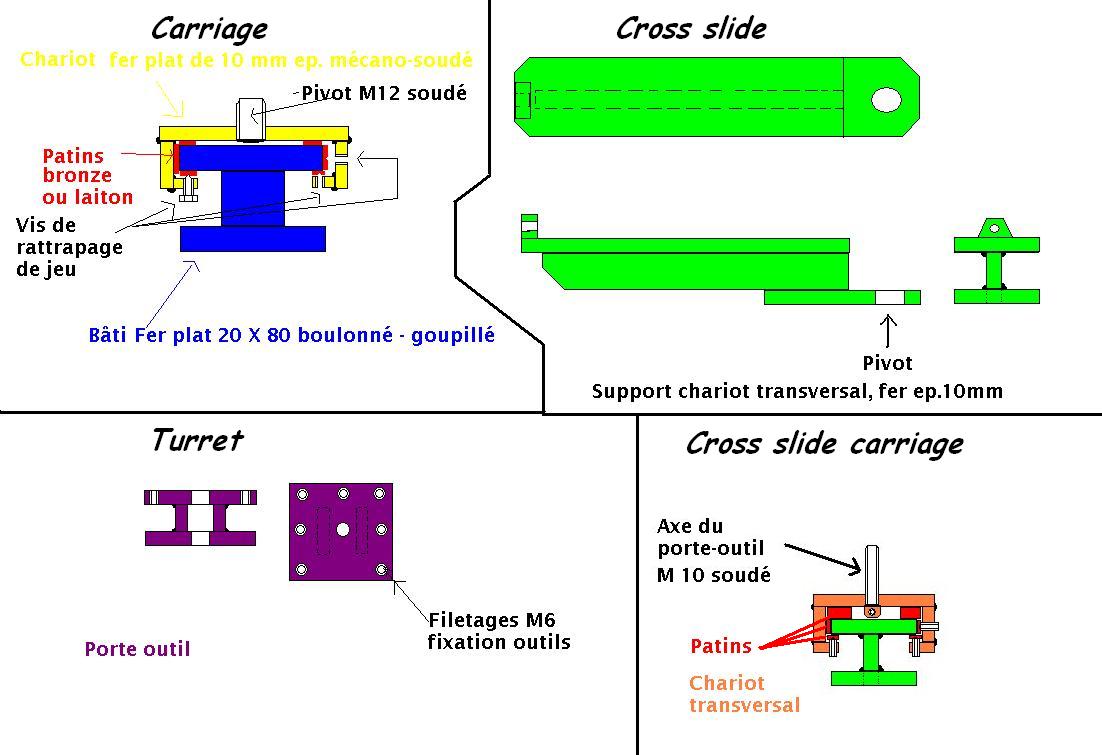

Les matériaux pour la réalisation du bâti et des chariots étant de récupération, je en peux pas vraiment mettre de « plan » de construction, toutefois, voici un dessin montrant le principe de réalisation...
Et à quoi celà va ressembler, le banc sera vissé
et goupillé.

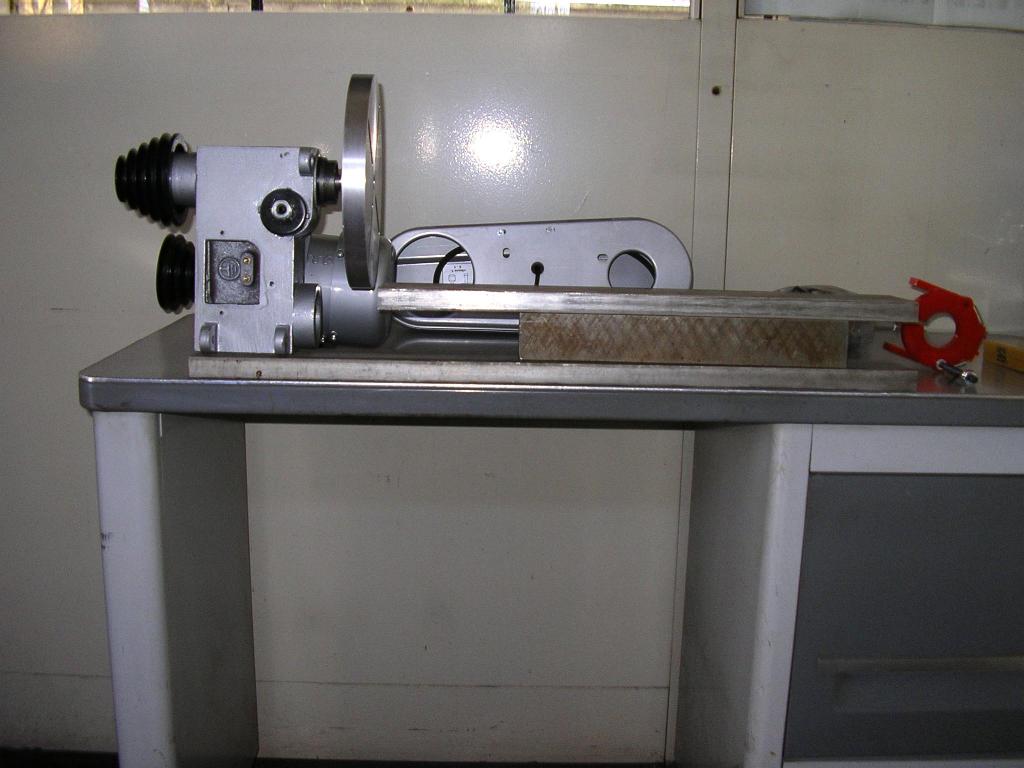

La "tête" et le banc sont assemblés,
la contre-pointe est mécano-soudée.
Le plateau
de tour a été tourné par un professionel, un
cone permet de le
monter à la place du mandrin.
le
palier de contre-pointe est une récup !
Fabrication
du chariot, les glissières sont en bronze !

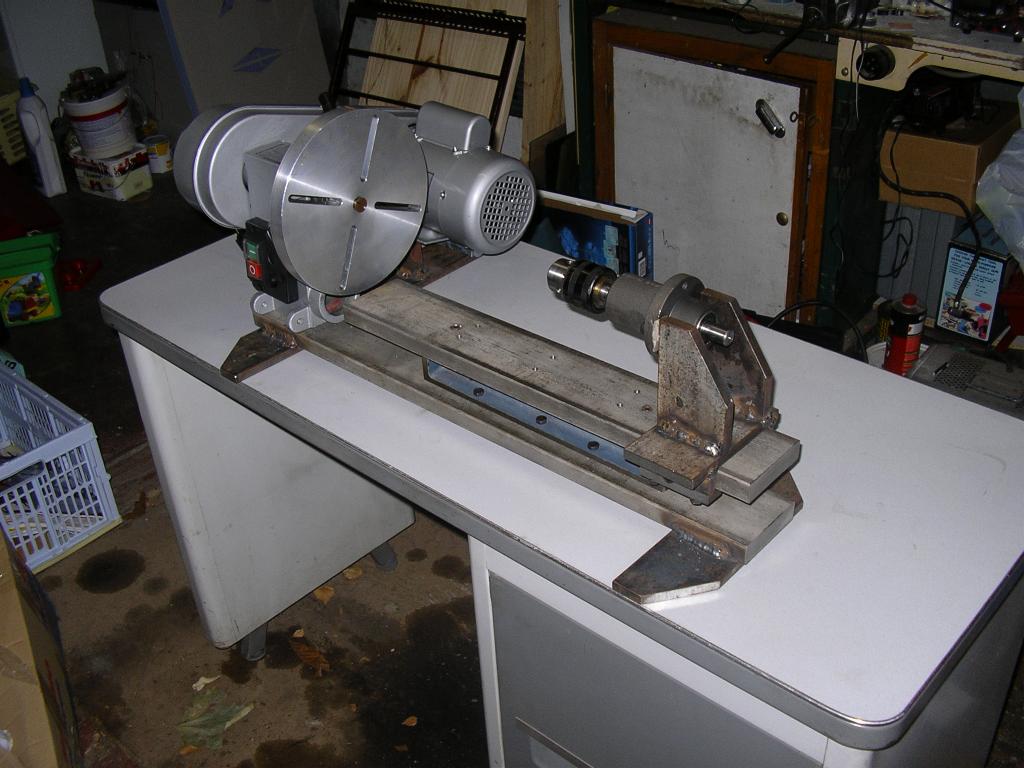

Et voilà !
Les vis sont des tiges filetées
M7, je sais, les vis de "7" sont exotiques pour tout
ceux qui n'ont pas connu Citroën........! si si les clefs
plates de "11" !) mais le pas est de 1mm ce qui
simplifie le positionnement, et elles sont beaucoup plus
résistantes que celles de 6 ! (du 8X100 serait bien mais je
n'ai pal trouvé de tiges filetées de ce diamètre).
Les volants sont de la récup.
Sur la contre-pointe,
un cone permet de monter le mandrin d'origine de la perçeuse.

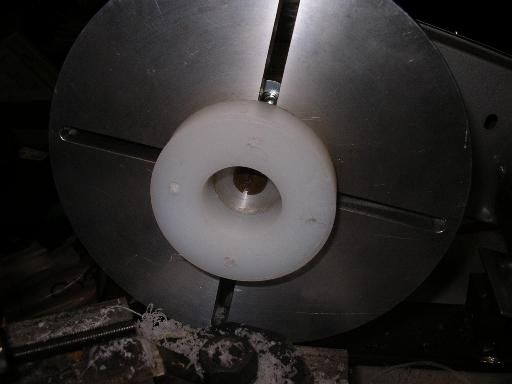

Premier
essai avec du Nylon !
deuxième
essai avec de l'alu (la pièce était de section
carrée)
dernière modification, montazge d'un mandrin 3 mors de 100 mm (acheté sur internet)
Un plateau a été fait, soudé sur un axe plus gros que l'original, pour plus de rigidité.
Du coup, comme le plateau n'est plus mobile en translation, il me faut revoir la poupée pour pouvoir effectuer des perçages...

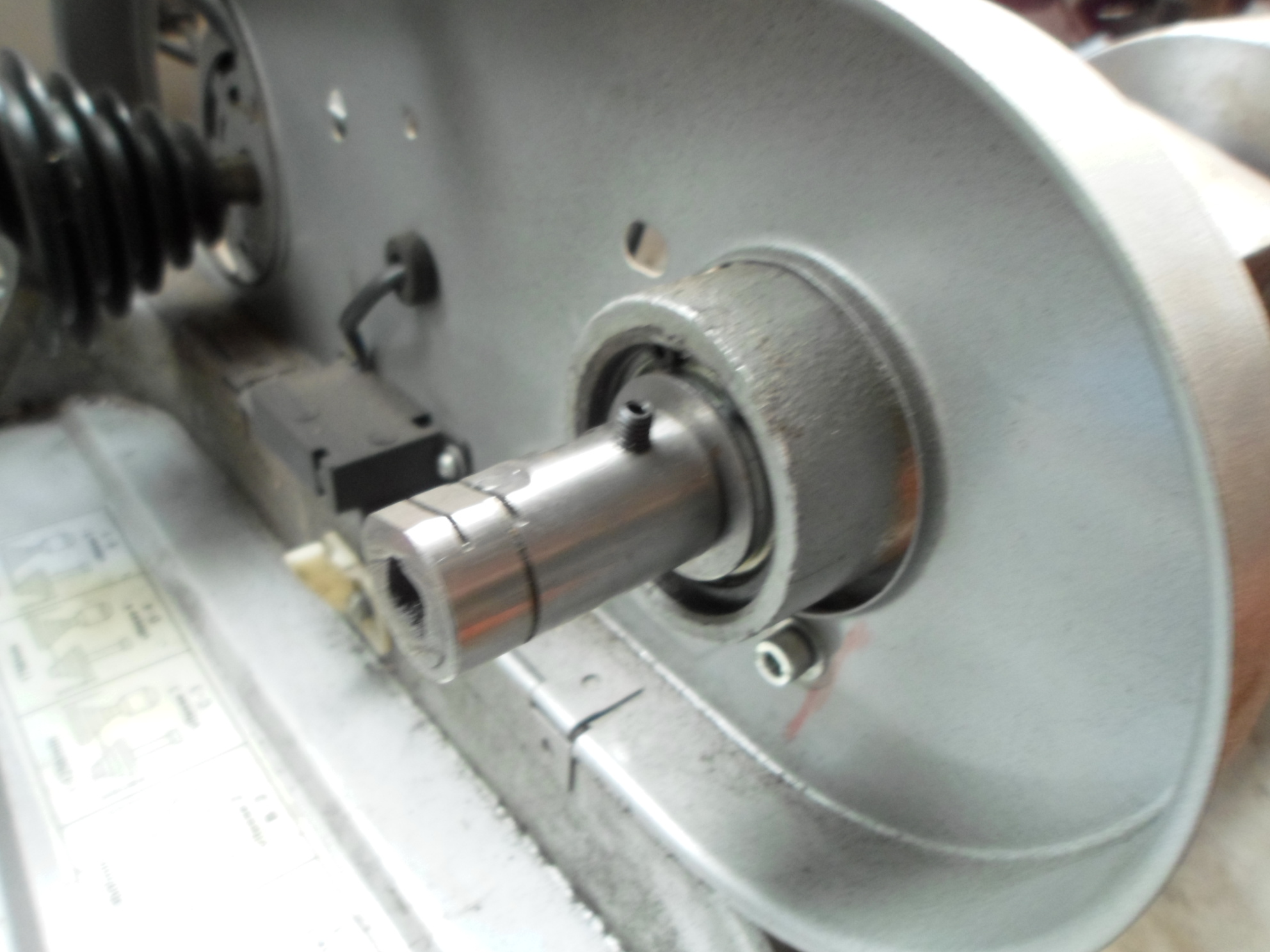

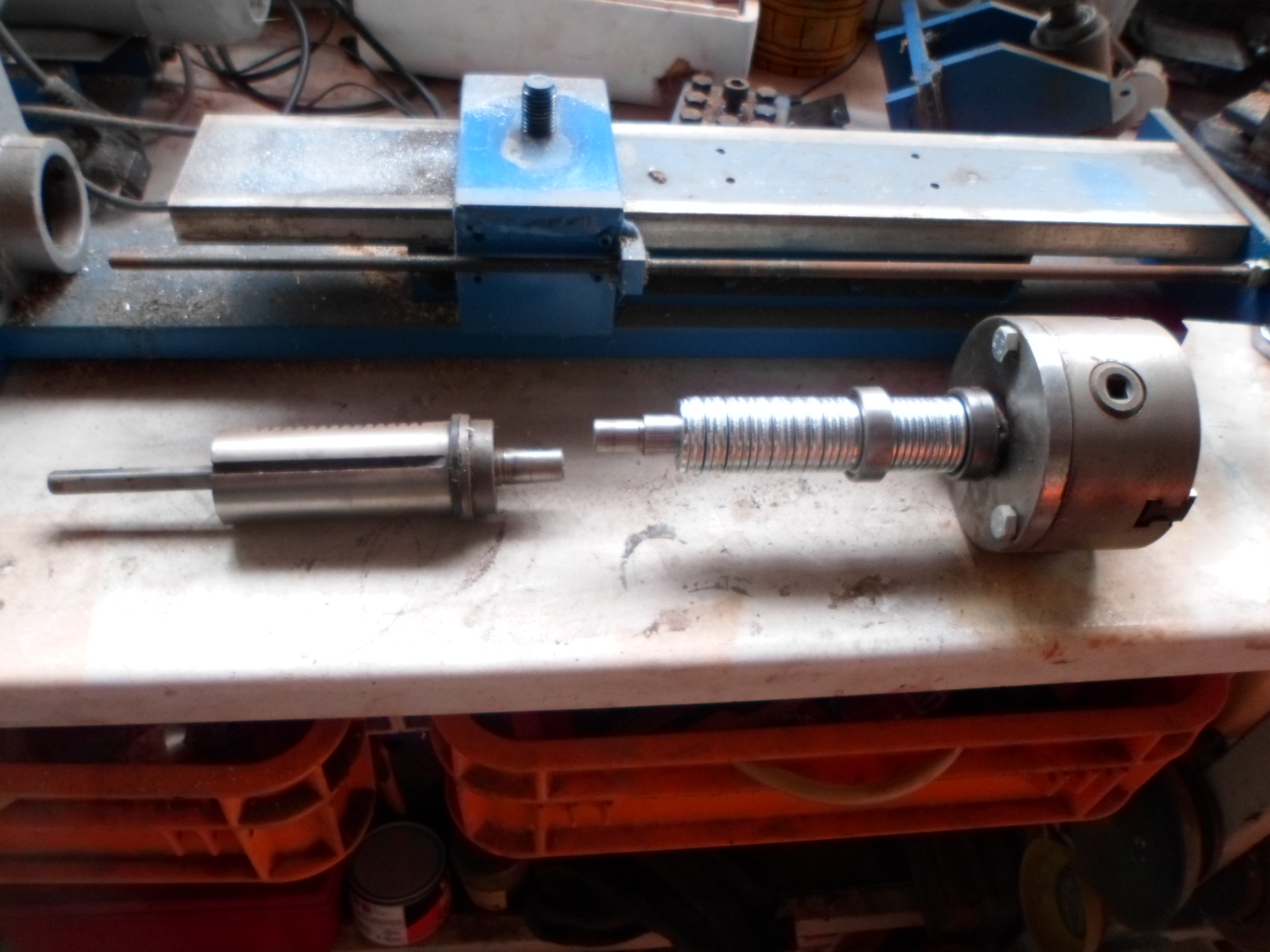

Vue
de l'ancien axe, et le nouveau avec mandrin. Les rondelles servent
d'entretoise pour caler le roulement intermédiaire (3 en
tout)

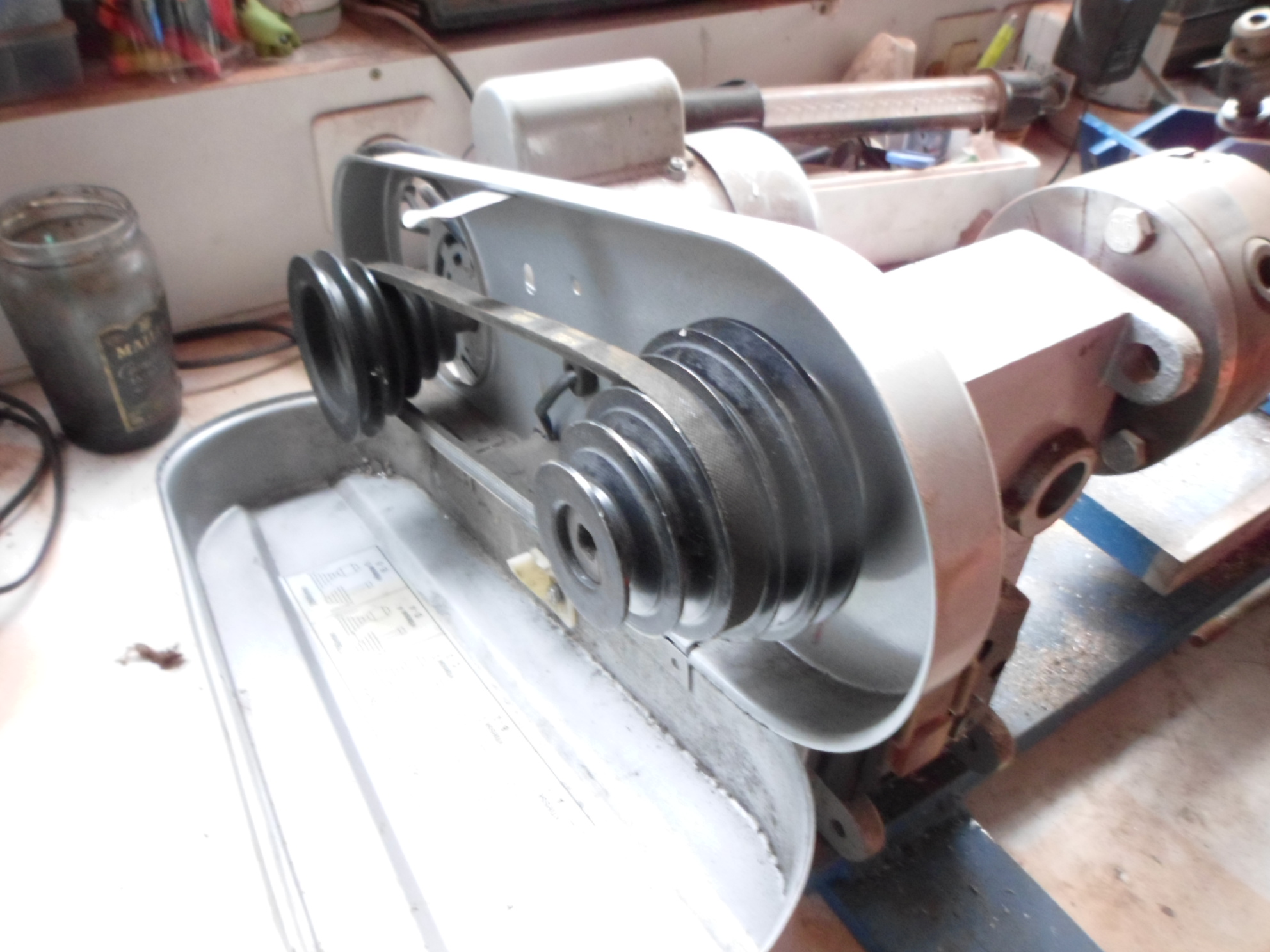

Le tout monté, avec le moyeux de la poulie qui tient le tout.
